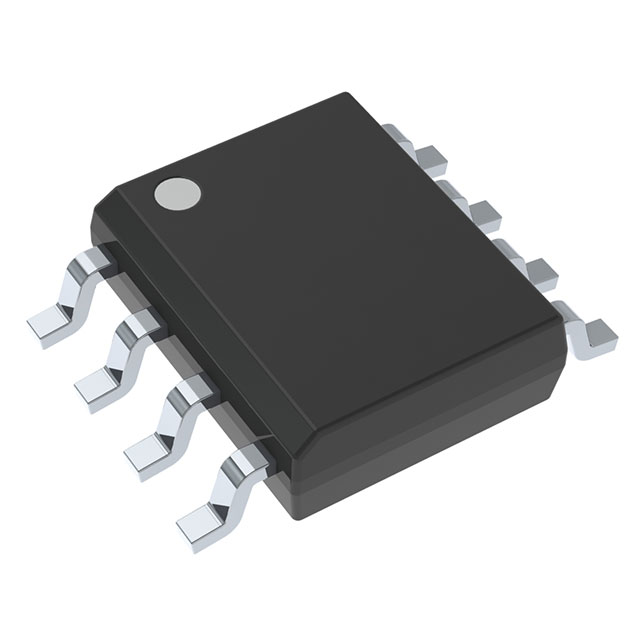

TMCS1107A1UQDR是一款電隔離霍爾效應電流傳感器，能夠測量直流或交流電流，并具有高精度、出色的線性度和溫度穩定性。低漂移、溫度補償信號鏈可以在器件的溫度范圍內實現 <3% 的滿量程誤差。

輸入電流流經內部 1.8mΩ 導體時，此導體產生的磁場可由集成式霍爾效應傳感器進行測量。這種結構省去了外部集中器并簡化了設計。低導體電阻可更大限度減少功率損耗和熱耗散。固有的電鍍絕緣在電流路徑與電路之間提供了 420V 使用壽命內工作電壓和 3kVRMS 基本型隔離。集成式電氣屏蔽可提供出色的共模抑制和瞬態抗擾度。

輸出電壓與輸入電流成正比，并具有多個靈敏度選項。固定的靈敏度允許 TMCS1107 使用單個 3V 至 5.5V 的電源運行，因此消除了比例式誤差并提高了電源噪聲抑制能力。當電流流入到正輸入引腳時，電流極性被視為正極。 可提供單向和雙向感應型號。

產品屬性

用于測量： AC/DC

傳感器類型： 霍爾效應

通道數： 1

輸出： 比率，電壓

靈敏度： 50mV/A

頻率： 80kHz

線性度： ±0.5%

電壓 - 供電： 3V ~ 5.5V

響應時間： 6.5μs

電流 - 供電（最大值）： 6mA

工作溫度： -40°C ~ 125°C（TA）

等級： 汽車級

資質： AEC-Q100

極化： 單向

安裝類型： 表面貼裝型

封裝/外殼： 8-SOIC（0.154"，3.90mm 寬）

應用

? 電機和負載控制

? 逆變器和 H 橋電流測量

? 功率因數校正

? 過流保護

? 直流和交流電源監控
