ISO6731QDWRQ1器件是高性能三通道數字隔離器，可提供符合 UL 1577 的 5000VRMS 隔離額定值，非常適合具有此類需求的成本敏感型應用。此器件還通過了 VDE、TUV、CSA 和 CQC 認證。

在隔離互補金屬氧化物半導體 (CMOS) 或低電壓互補金屬氧化物半導體 (LVCMOS) 數字 I/O 的同時， ISO6731-Q1 器件還可提供高電磁抗擾度和低輻射，并具備低功耗特性。每條隔離通道的邏輯輸入和輸出緩沖器均由 TI 的雙電容二氧化硅 (SiO2) 絕緣柵相隔離。該器件配有使能引腳，可用于在多主驅動應用中將各自的輸出置于高阻抗?fàn)顟B(tài)。ISO6731 -Q1 器件具有兩個正向通道和一個反向通道。如果輸入功率或信號出現損失，不帶后綴 F 的器件默認輸出高電平，帶后綴 F 的器件默認輸出低電平。

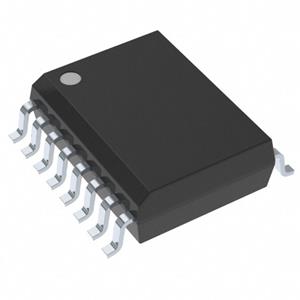

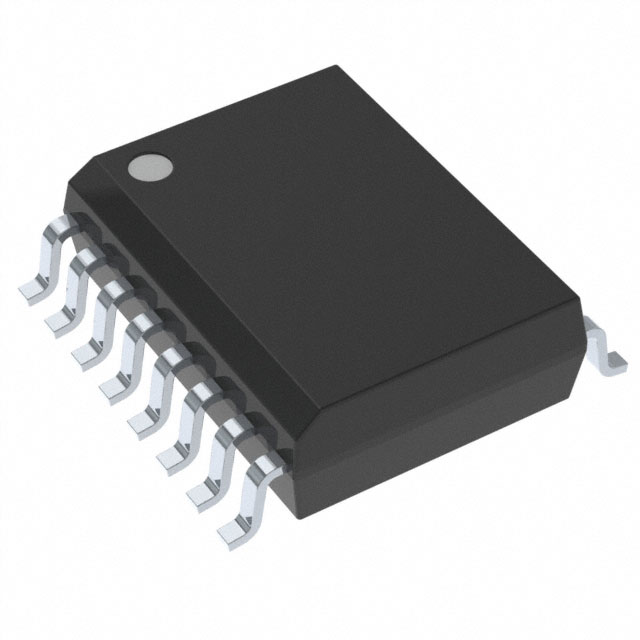

該器件與隔離式電源結合使用，有助于防止 CAN 和 LIN 等數據總線上的噪聲電流損壞敏感電路。憑借創新型芯片設計和布局技術， ISO6731-Q1 器件的電磁兼容性得到了顯著增強，可緩解系統級 ESD、EFT 和浪涌問題并符合輻射標準。 ISO6731-Q1 器件采用 16 引腳 SOIC 寬體 (DW) 封裝，是對前幾代器件的引腳到引腳的升級。

特性

? 具有符合 AEC-Q100 標準的下列特性：

– 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度范圍

? 滿足 VDA320 隔離要求

? 50Mbps 數據速率

? 穩健可靠的隔離柵：

– 在 1500 VRMS 工作電壓下具有超長的壽命

– 隔離等級高達 5000 VRMS

– 浪涌能力高達 10kV

– CMTI 典型值為 ±75kV/μs

? 寬電源電壓范圍：1.71V 到 1.89V 和 2.25V 到 5.5V

? 1.71V 至 5.5V 電平轉換

? 默認輸出高電平 (ISO6731-Q1)

? 1Mbps 時的每通道電流典型值為 1.6mA

? 低傳播延遲：11ns（典型值）

? 優異的電磁兼容性 (EMC)

– 系統級 ESD、EFT 和浪涌抗擾性

– 在整個隔離柵具有 ±8kV IEC 61000-4-2 接觸放電保護

– 低輻射

? 寬體 SOIC (DW-16) 封裝

應用

? 混合動力、電動和動力總成系統 (EV/HEV)

– 電池管理系統 (BMS)

– 車載充電器

– 牽引逆變器

– 直流/直流轉換器

– 逆變器和電機控制
