DP83867IRRGZR是一款具有工業級溫度范圍的耐用型千兆位以太網 PHY 收發器。

性能參數

DP83867IRRGZR具有以下關鍵參數：

類型：以太網收發器

標準：10BASE-TE, 100BASE-TX, 1GBASE-T

收發器數量：1 Transceiver

數據速率：10 Mb/s, 100 Mb/s, 1 Gb/s

接口類型：GMII, MII, RGMII

電源電壓-最小：1 V, 1.8 V, 2.5 V

電源電壓-最大：1 V, 1.8 V, 2.5 V

最小工作溫度：- 40 C

最大工作溫度：+ 85 C

系列：DP83867IR

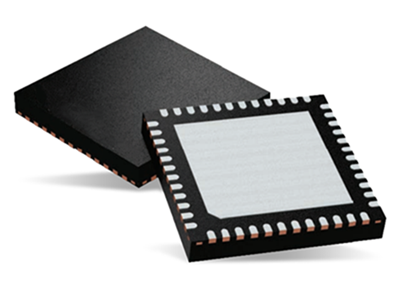

封裝 / 箱體：VQFN-48

應用場景

DP83867IRRGZR適用于各種需要高可靠性和抗干擾能力的工業和商業應用，如：

? 電機驅動器

? 工廠自動化

? 現場總線支持

? 工業嵌入式計算

? 有線和無線通信基礎設施

? 測試和測量

? 消費類電子產品

產品介紹

DP83867IRRGZR器件是一款穩健型低功耗全功能物理層收發器，它集成了 PMD 子層以支持 10BASE-Te、100BASE-TX 和 1000BASE-T 以太網協議。DP83867IRRGZR經優化可提供 ESD 保護，超過了 8kV IEC 61000-4-2 標準（直接接觸）。

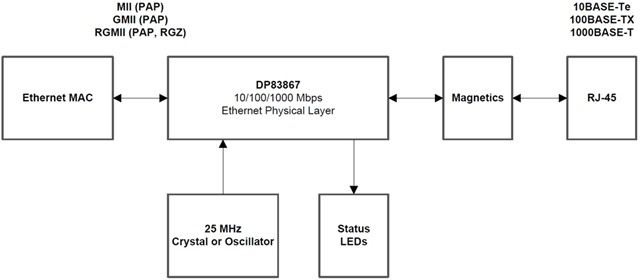

DP83867IRRGZR可輕松實現 10/100/1000Mbps 以太網 LAN。該器件通過外部變壓器直接連接雙絞線介質。DP83867IRRGZR通過 IEEE 802.3 標準媒體獨立接口 (MII)、IEEE 802.3 千兆位媒體獨立接口 (GMII) 或簡化 GMII (RGMII) 直接與 MAC 層相連。DP83867IRRGZR器件支持 RGMII。

DP83867IRRGZR提供精確時鐘同步，其中包括同步以太網時鐘輸出。該器件具有低延遲，并提供 IEEE 1588 幀起始檢測。

DP83867IRRGZR滿功率運行時僅消耗 490mW (PAP) 和 457mW (RGZ)。局域網喚醒可用于降低系統功耗。

DP83867IRRGZR以太網收發器的主要特性包括：

超低 RGMII 延遲，TX < 90ns，RX < 290ns

符合時間敏感網絡 (TSN) 標準

低功耗：457mW

超過 8000V IEC 61000-4-2 ESD 保護等級

符合 EN55011 B 類發射標準

在 RX/TX 上提供 16 種可編程 RGMII 延遲模式

集成 MDI 終端電阻器

可編程 MII/GMII/RGMII 端接阻抗

WoL（局域網喚醒）數據包檢測

25MHz 或 125MHz 同步時鐘輸出

IEEE 1588 時間戳幀起始檢測

RJ45 鏡像模式

完全符合 IEEE 802.3 10BASE-Te、100BASE-TX 和 1000BASE-T 規范

電纜診斷

MII、GMII 和 RGMII MAC 接口選項

可配置 I/O 電壓（3.3V、2.5V、1.8V）

快速鏈路斷開模式

JTAG 支持
